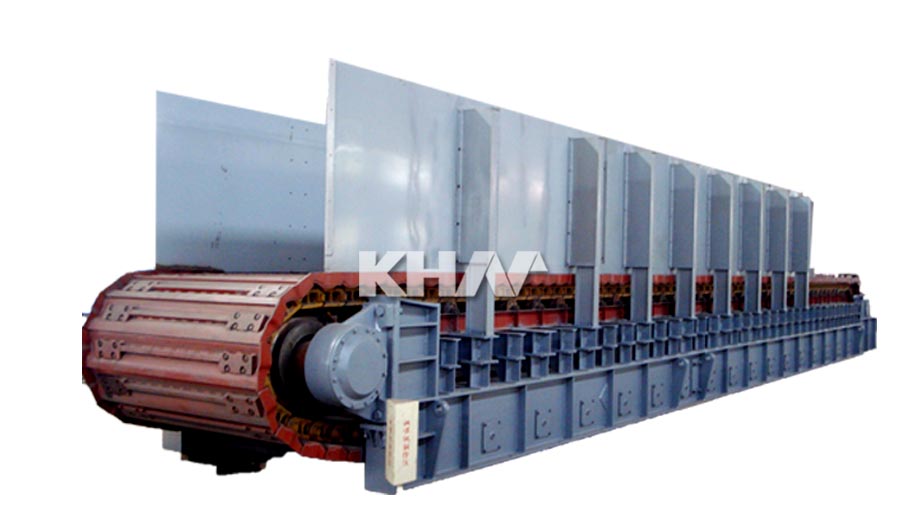

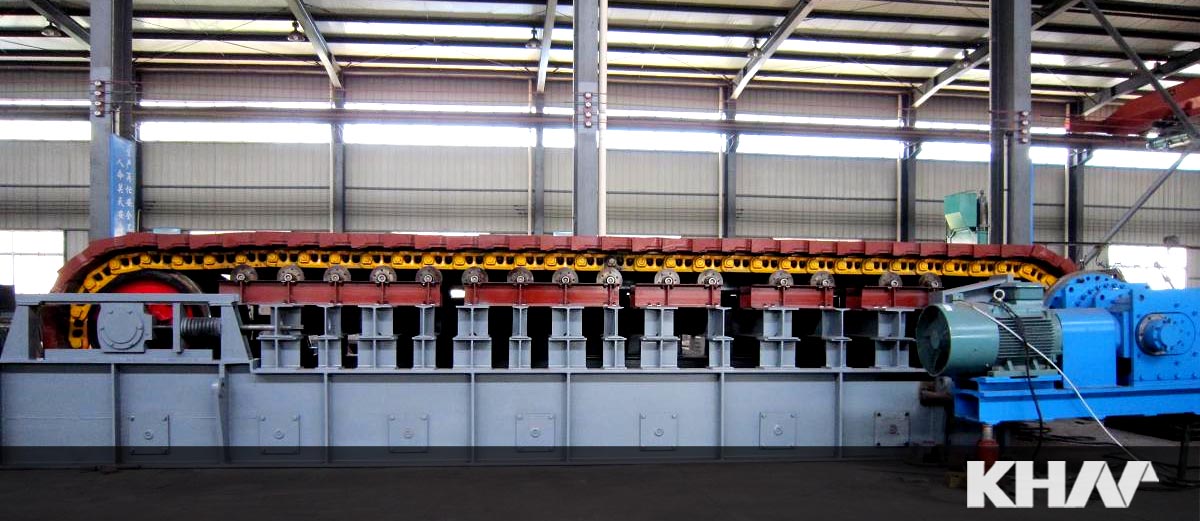

中型板式給料機系間歇給料機械，適用于短距離輸送給料粒度400mm以下的塊狀物料。在礦山、選廠、化工、水泥、建材等部門，廣泛用于從儲料倉往破碎、運輸機械做均勻間歇給料。
【進料粒度】：160-700mm
【生產能力】：20-500t/h
【應用范圍】：礦山、選廠、化工、水泥、建材等部門
【產品改進】：采用大速比減速機，調速電動機，取消棘輪機構。
【產品介紹】：中型板式給料機系間歇給料機械，適用于短距離輸送給料粒度400mm以下的塊狀物料。在礦山、選廠、化工、水泥、建材等部門，廣泛用于從儲料倉往破碎、運輸機械做均勻間歇給料。
性能特點
該給料機尾部裝置采取特殊設計，適用于多雨潮濕地區，不會因粘式物料聚積尾部而造成鏈條出現跳齒現象，影響生產。牽引鏈和承載鏈分開，動載荷小，提高壽命。選材優良，質量可靠，互換性好。
工作原理
給料機由電動機、減速器驅動含有齒槽結構的頭部鏈輪轉動，從而使與鏈輪相嚙合的牽引鏈條，牽引裝有物料的輸送槽向前運行。承載機構—牽引鏈在支重輪上行走，托輪托住輸送槽,承受了物料與運行構件的重量。物料由位于尾部上方的儲倉內推落到輸送槽內，隨輸送槽向前運行至頭部罩殼的溜槽口卸出。
技術參數
|
型號 |
輸送量（m³/h） |
給料速度（m/s） |
最大粒度 |
電機率 |
標準長度系列 |
|
B800 |
20-240 |
0.03-0.25 |
350 |
5.5-11 |
3 |
45 |
6 |
9 |
12 |
15 |
|
|
B1000 |
30-300 |
0.03-0.25 |
450 |
7.5-15 |
3 |
4.5 |
6 |
9 |
12 |
15 |
18 |
|
B1250 |
35-460 |
0.2-0.25 |
580 |
7.5-30 |
3 |
4.5 |
6 |
9 |
12 |
15 |
18 |
|
B1600 |
45-500 |
0.02-0.2 |
700 |
|
4.5 |
6 |
9 |
12 |
15 |
18 |
|
|
QBG500 |
16-57 |
0.1,0.16 |
160 |
5.5,7.5 |
2～30,每各1M一檔0 |
|
QBG650 |
21-68 |
0.1，0.16 |
160 |
5.5，7.5 |
|
QBG800 |
25-109 |
0.1，0.16 |
160 |
7.5- |
|
HBG800 |
35-210 |
0.025-0.15 |
500 |
5.5-7.5 |
2.2 |
4 |
|
|
|
|
|
|
HBG1000 |
50-300 |
0.025-0.15 |
500 |
7.5-11 |
1.6 |
2.2 |
4 |
|
|
|
|
|
HBG1200 |
80-500 |
0.025-0.15 |
500 |
11-15 |
1.8 |
2.2 |
2.6 |
3 |
4 |
4.6 |
6 |
